ZRTBBL中频炉滤波补偿装置

ZRTBBL中频炉滤波补偿装置是针对功率因数低，谐波含量较大负荷而设计的。采用单调谐滤波支路，具有技术成熟，成本低，运行可靠，稳定等优点。

ZRTBBL中频炉滤波补偿装置适用范围：钢铁铸造企业本身功率因数低，谐波含量比较大的非线性负荷如中频炉。

ZRTBBL中频炉滤波补偿装置主要由空芯/铁芯滤波电抗器，滤波电容器组成特征谐波如3 ，5 ，7 ，11 次等滤波支路；对谐波而言，滤波支路呈低阻抗，相应谐波电流大部分注入滤波支路，对基波和高次谐波电流呈高阻抗，主要目的为提高功率因数又滤除谐波电流为目的。

滤除谐波，降低变压器视在功率。

提高功率因数，减少变压器及设备损耗，提高变压器及线路输送能力。

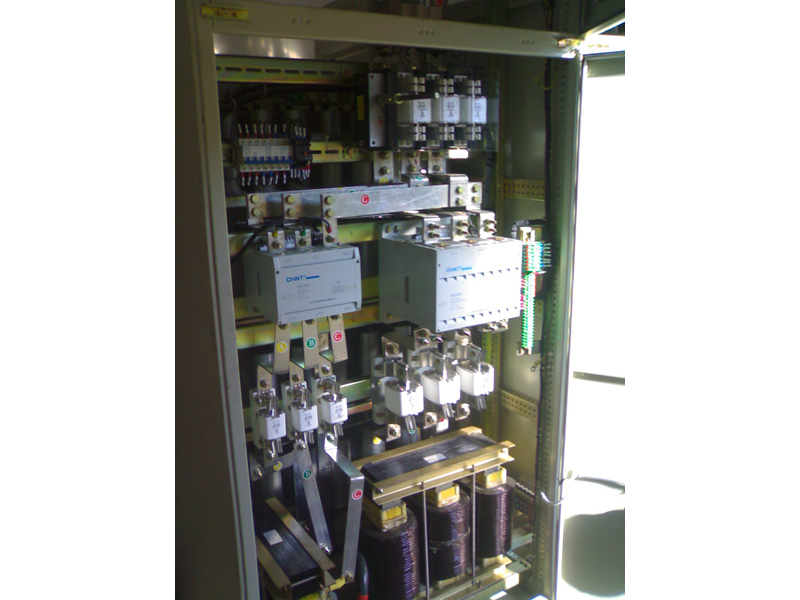

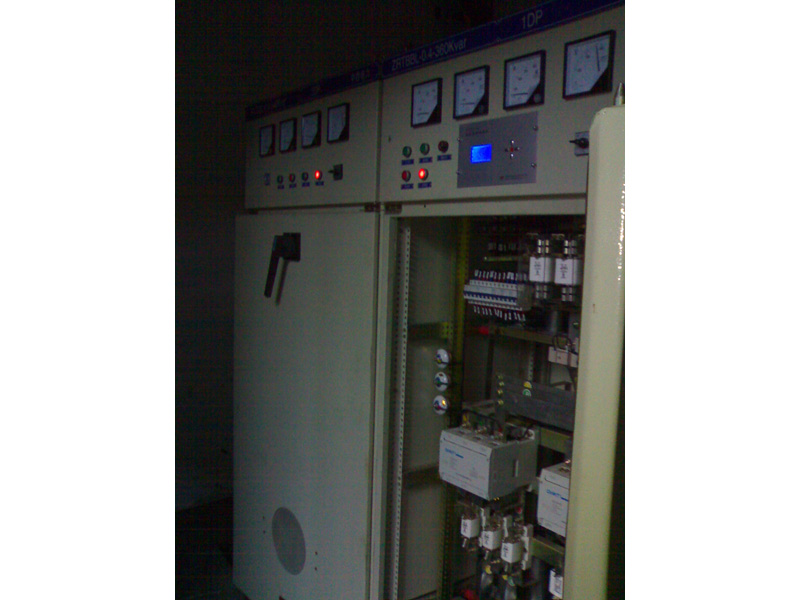

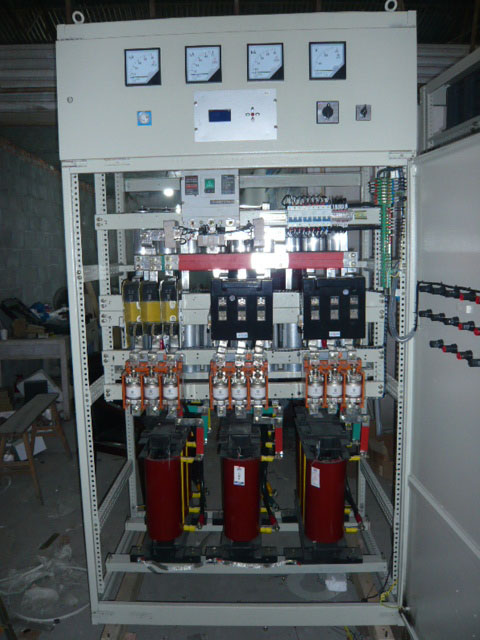

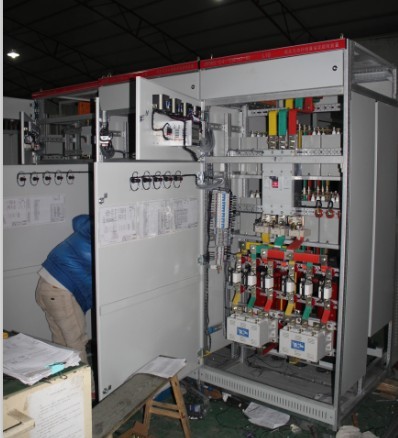

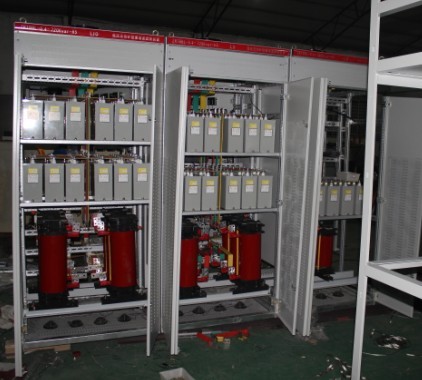

  ZRTBBL中频炉专用滤波补偿装置是一般采用柜式结构,滤波电抗器、滤波电容器、投切开关及其它器件组装在一个或多个柜中，自动控制投切滤波支路，使滤波效果达到******。

结构简单，维护方便，运行稳定。

除滤除特征次数谐波外，还能处理随机产生非特征高次谐波。

额定工作电压：400V～1000V

额定工作频率：50Hz/60Hz

滤除谐波次数：3 次、5 次、7 次、11次、13次等谐波次数

滤波效率：谐波滤除率一般60~80%

无功补偿功率因数0.95以上

工作制：连续工作

结构型式：柜式

环境温度：户内型-20℃ ～+40 ℃

保护功能：过压、欠压、过流、过热保护
