总述针对***********水电站高压无功补偿项目要求，需方提供的数据，系统电压35kv,发电机容量2800KW，在升压变高压侧35KV送出线母线上装一套高压自动无功补偿，设备自然功率因数cos-0.7左右，补偿后功率因数提高到0.95左右， 电容器装机容量2500Kvar，负载稳定，分一组自动投切，能同时解决系统无功需求仰制5次以上谐波，能够有效的对系统的无功量进行补偿。  无功补偿项目的方案进行设计，并提供此技术方案。可提供无功补偿项目的全部设计、制造、工厂试验、包装、运输、保管、指导现场安装调试和试验、技术培训、试运行的指导工作，以及质量保证期间及其后的服务等。

2.2.工程概况

2.2.1情况概述户外安装：电压等级35kV。系统最高运行电压40KV左右；发电机功率28500KW；补偿前功率因数：0.7左右；补偿后功率因数0.95左右；	无功补偿装机容量2500KVar。电容器实际输出容量：1945Kvar；

2.2.2 环境条件海拔高度：不超过2000米******月平均相对湿度：95%最高环境温度：+45°最低环境温度：-40°最热月24h平均最高温度：+30°污染：IV安装地点无爆炸危险介质，周围介质中不含破坏绝缘性能的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在，使用地点不应有较强烈的外磁感应强度。

2.2.3方案整体规划在35KV母线上装一套采用ZRTBBZ型的高压自动无功补偿成套设备,，能同时解决系统无功需求，能够有效的对系统的无功量进行补偿，稳定电压。2.2.4补偿容量根据要求：高压自动无功补偿成套设备（ZRTBBZ）设备装机补偿容量为：QC=2500Kvar各电容器支路设置综合考虑可以发出的基波容量，采取最优化配置，电容器的额定电压受以下几方面的影响：l U母线电压水平35KV；l Uc串联电抗器后电容器两端电压的升高 电压波动使电容器两端电压的升高。

按照要求：抗3次以上谐波电容器支路额定电压取13.5KV二串联。

利用输出容量和安装容量的关系，设备安装容量可有以下公式得到：

;补偿电容器组耐压限值46.764（kV）

2.2.5参数的选择按照文件要求，高压无功自动补偿成套设备（ZRTBBZ）各个部分参数如下：l

电容器支路：

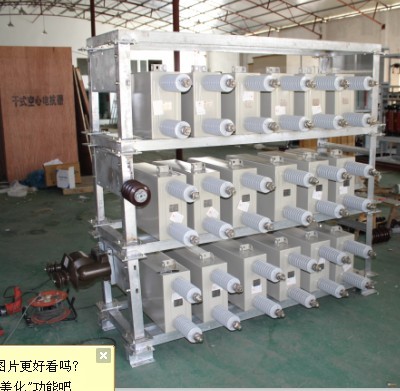

电容器参数的选择型号规格:          SBAMR13.5-209-1W

单只电容器额定电压：         13.5kV额定容量：        209kvar

数量：             12只

干式空芯电抗器参数的选择：型号规格:

ZRCKGKL电抗率：         6%

额定容量：       50Kvar

相额定电流：       30.86A

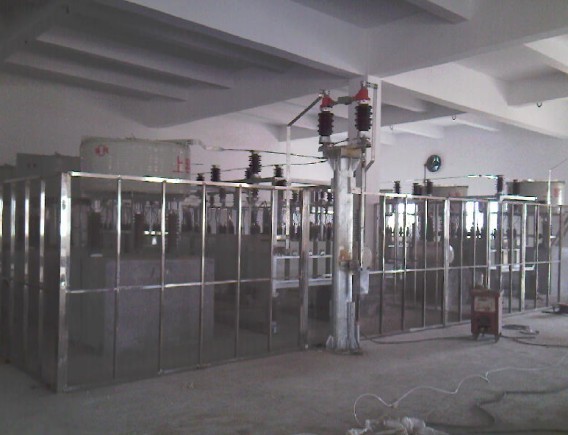

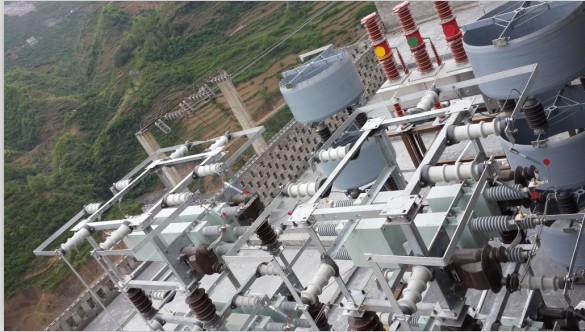

2.3.ZRTBBZ装置的特点

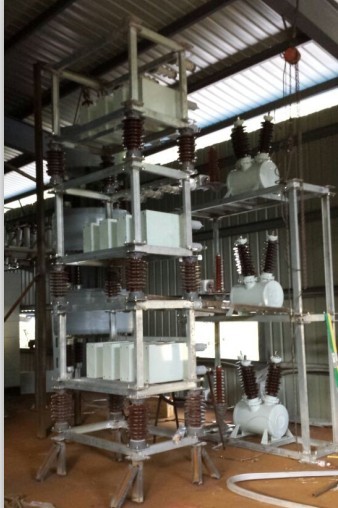

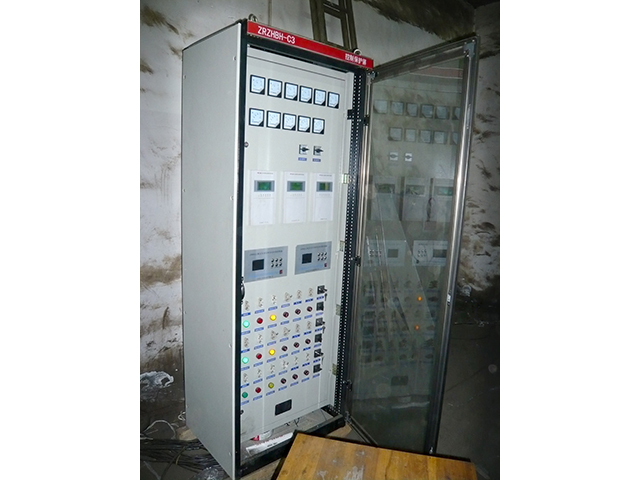

1.1 ZRTBBZ补偿支路：由并联电容器、干式空芯电抗器、电流互感器、户外真空断路器（真空泡耐老练）、隔离开关带接地、无功功率自动补偿控制器、继电器保护单元、控制保护屏柜体、母线、支柱绝缘子、电容器安装框架、不锈钢网栏附件等所组成。1.2 ZRWKG高压无功功率自动补偿控制器ZRWKG无功补偿控制器采用32位ARM微处理器芯片、多任务操作系统内核。海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制多达16路电容组、16路开关量监测，可以直接连接电脑进行联机操作。主要应用于高压配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。

1.3 继电器保护单元   继电器保护单元主要组成部分由：静态数字电流继电器，时间继电器，中间继电器等组成；高质量：以专业的、成熟的软硬件平台为依托，丰富的运行经验和充分验证的原理算法为基础，自动测试为前提，先进的研发管理理念和研发开发管理工具为手段，保证研发、生产、制造过程中各个环节的质量，为用户提供高品质的产品。

保护功能：过流保护，过流速断保护，过/低电压保护，中性点不平衡电流保护；

2、装置的特点l 高度的可靠性，可以实现基本免维护运行，大幅度降低维护、维修成本。l 调节范围大。l 占地面积小，安装方便，室外安装，自然冷却。l 补偿装置运行过程中，或在自身发生故障时，该装置能确保不对系统、相关电力设备及周围环境造成不利影响。

3、装置的功能3.1 手动，自动投切电容器功能本装置可以工作于手动方式下，装置不进行调容操作，由控制面板手动控制。可以通过液晶显示屏查看电容器组运行情况、并对手动合闸、分闸。在自动方式下，可以根据实时监测的负载的运行情况的实时运行工况控制策略，具有补偿精度高的特点。

3.2 无功补偿控制

3.2.1 按负载当前的运行方式和监测的实时数据，自动投切电容器组、将功率因数控制在合理范围，将系统的电压控制在允许的范围内，达到电压的******优化。

3.2.2 当负载35KV母线停电时，可自动将电容器退出运行，当重来电后又可自动按需投入电容器组。

3.2.3 当电力系统发生故障或电压异常时，可闭锁电容器组。

3.3 主机事件记录功能可以对电容器开关的合闸、分闸动作，调节操作及异常情况有事件记录的功能。

3.4 保护功能

3.4.1  能实时监测母线中电容器组的运行情况，并设有电容器过压、欠压、过谐波等保护分闸和报警功能，并设有电容器组差压电压保护。

3.4.2 各保护的定值，可在显示的画面上修改和查看。

2.3.2 保护ZRTBBZ配置的保护装置能实现以下如下保护：

1）差压保护

2）过电压保护

3）低电压保护

4）中性点不平衡电流保护

5）过流速断保护

6）谐波超标保护

序号	设备名称	型号规格	单位	数量	尺寸：深*高*宽
1	高压户外框架式无功补偿成套装置	ZRTBBX-35-1000/167Kvar-AKW/P6	套	1	6300*2000*3500mm
2	高压户外框架式无功补偿成套装置	ZRTBBX-35-1200/200Kvar-AKW/P6	套	1	6300*2000*3500mm
3	高压户外框架式无功补偿成套装置	ZRTBBX-35-1500/250Kvar-AKW/P6	套	1	6300*2000*3500mm
4	高压户外框架式无功补偿成套装置	ZRTBBX-35-1800/300Kvar-AKW/P6	套	1	6300*2000*3500mm
5	高压户外框架式无功补偿成套装置	ZRTBBX-35-2000/334Kvar-AKW/P6	套	1	6300*2000*3500mm
6	高压户外框架式无功补偿成套装置	ZRTBBX-35-2500/209Kvar-BLW/P6	套	1	6300*2000*3500mm
7	高压户外框架式无功补偿成套装置	ZRTBBX-35-3000/250Kvar-BLW/P6	套	1	6300*2000*3500mm
8	高压户外框架式无功补偿成套装置	ZRTBBX-35-3600/300Kvar-BLW/P6	套	1	6300*2000*3500mm
9	高压户外框架式无功补偿成套装置	ZRTBBX-35-4000/334Kvar-BLW/P6	套	1	6300*2000*3500mm
10	高压户外框架式无功补偿成套装置	ZRTBBX-35-4500/375Kvar-BLW/P6	套	1	6300*2000*3500mm
11	高压户外框架式无功补偿成套装置	ZRTBBX-35-5000/209Kvar-BLW/P6	套	1	7000*2000*3500mm
12	高压户外框架式无功补偿成套装置	ZRTBBX-35-5500/230Kvar-BLW/P6	套	1	7000*2000*3500mm
13	高压户外框架式无功补偿成套装置	ZRTBBX-35-6000/250Kvar-BLW/P6	套	1	7000*2000*3500mm
14	高压户外框架式无功补偿成套装置	ZRTBBX-35-6500/271Kvar-BLW/P6	套	1	7000*2000*3500mm
15	高压户外框架式无功补偿成套装置	ZRTBBX-35-7200/300Kvar-BLW/P6	套	1	7000*2000*3500mm
16	高压户外框架式无功补偿成套装置	ZRTBBX-35-7500/313Kvar-BLW/P6	套	1	7000*2000*3500mm
17	高压户外框架式无功补偿成套装置	ZRTBBX-35-8000/334Kvar-BLW/P6	套	1	7000*2000*3500mm
18	高压户外框架式无功补偿成套装置	ZRTBBX-35-8400/350Kvar-BLW/P6	套	1	7000*2000*3500mm
19	高压户外框架式无功补偿成套装置	ZRTBBX-35-9000/375Kvar-BLW/P6	套	1	7000*2000*3500mm
20	高压户外框架式无功补偿成套装置	ZRTBBX-35-9600/400Kvar-BLW/P6	套	1	7000*2000*3500mm
21	高压户外框架式无功补偿成套装置	ZRTBBX-35-10800/300Kvar-BLW/P6	套	1	7500*2000*3500mm
22	高压户外框架式无功补偿成套装置	ZRTBBX-35-12000/334Kvar-BLW/P6	套	1	7500*2000*3500mm
23
24
序号	设备名称	型号规格	单位	数量	尺寸：深*高*宽
1	高压户外框架式无功补偿成套装置	ZRTBBX-35-1000/167Kvar-AKW/P12	套	1	6300*2000*3500mm
2	高压户外框架式无功补偿成套装置	ZRTBBX-35-1200/200Kvar-AKW/P12	套	1	6300*2000*3500mm
3	高压户外框架式无功补偿成套装置	ZRTBBX-35-1500/250Kvar-AKW/P12	套	1	6300*2000*3500mm
4	高压户外框架式无功补偿成套装置	ZRTBBX-35-1800/300Kvar-AKW/P12	套	1	6300*2000*3500mm
5	高压户外框架式无功补偿成套装置	ZRTBBX-35-2000/334Kvar-AKW/P12	套	1	6300*2000*3500mm
6	高压户外框架式无功补偿成套装置	ZRTBBX-35-2500/209Kvar-BLW/P12	套	1	6300*2000*3500mm
7	高压户外框架式无功补偿成套装置	ZRTBBX-35-3000/250Kvar-BLW/P12	套	1	6300*2000*3500mm
8	高压户外框架式无功补偿成套装置	ZRTBBX-35-3600/300Kvar-BLW/P12	套	1	6300*2000*3500mm
9	高压户外框架式无功补偿成套装置	ZRTBBX-35-4000/334Kvar-BLW/P12	套	1	6300*2000*3500mm
10	高压户外框架式无功补偿成套装置	ZRTBBX-35-4500/375Kvar-BLW/P12	套	1	6300*2000*3500mm
11	高压户外框架式无功补偿成套装置	ZRTBBX-35-5000/209Kvar-BLW/P12	套	1	7000*2000*3500mm
12	高压户外框架式无功补偿成套装置	ZRTBBX-35-5500/230Kvar-BLW/P12	套	1	7000*2000*3500mm
13	高压户外框架式无功补偿成套装置	ZRTBBX-35-6000/250Kvar-BLW/P12	套	1	7000*2000*3500mm
14	高压户外框架式无功补偿成套装置	ZRTBBX-35-6500/271Kvar-BLW/P12	套	1	7000*2000*3500mm
15	高压户外框架式无功补偿成套装置	ZRTBBX-35-7200/300Kvar-BLW/P12	套	1	7000*2000*3500mm
16	高压户外框架式无功补偿成套装置	ZRTBBX-35-7500/313Kvar-BLW/P12	套	1	7000*2000*3500mm
17	高压户外框架式无功补偿成套装置	ZRTBBX-35-8000/334Kvar-BLW/P12	套	1	7000*2000*3500mm
18	高压户外框架式无功补偿成套装置	ZRTBBX-35-8400/350Kvar-BLW/P12	套	1	7000*2000*3500mm
19	高压户外框架式无功补偿成套装置	ZRTBBX-35-9000/375Kvar-BLW/P12	套	1	7000*2000*3500mm
20	高压户外框架式无功补偿成套装置	ZRTBBX-35-9600/400Kvar-BLW/P12	套	1	7000*2000*3500mm
21	高压户外框架式无功补偿成套装置	ZRTBBX-35-10800/300Kvar-BLW/P12	套	1	7500*2000*3500mm
22	高压户外框架式无功补偿成套装置	ZRTBBX-35-12000/334Kvar-BLW/P12	套	1	7500*2000*3500mm
